Токарно-винторезный станок по металлу JET GH-2040 ZH DRO RFS арт.50000830T
Бесплатная доставка
Есть в
наличии
- Характеристики
- Описание
- Комплект поставки
- Сопутствующие товары 4
- Оплата и доставка
- Гарантия
- Отзывы
- Документация
Технические характеристики
Потребляемая мощность, Вт
10800
Напряжение сети
380 В
Max диаметр обточки над станиной, мм
500
Max диаметр обточки над суппортом, мм
310
Max диаметр обточки над съемным мостиком, мм
720
Длина съемного мостика, мм
200
Расстояние между центрами, мм
1000
Ширина станины, мм
405
Проходное отверстие шпинделя, мм
80
Передний конец шпинделя
D1-8
Конус шпинделя
КМ-7
Пиноль задней бабки
КМ-5
Частота вращения шпинделя
9-1600 об/мин
Max размер резца
32х32 мм
Ход поперечного суппорта, мм
310
Ход верхнего суппорта, мм
145
Ход пиноли задней бабки, мм
150
Диаметр пиноли задней бабки, мм
75
Диаметр подвижного люнета
18-100 мм
Диаметр неподвижного люнета
50-200 мм
Диапазон метрической резьбы
1-224 мм
Диапазон дюймовой резьбы
1/8-28 TPI
Диапазон модульной резьбы
0,5-112 МP
Диапазон питчевой резьбы
1/4-56 DP
Диапазон продольной подачи
0,063-6,43 мм/об
Диапазон поперечной подачи
0,027-2,73 мм/об
Ускоренная продольная подача
4,5 м/мин
Ускоренная поперечная подача
2 м/мин
Шаг ходового винта
12 мм
Подсветка рабочей зоны
Есть
Система подачи СОЖ
Есть
Размер (ДхШхВ)
2500х1280х1300 мм
Вес
2750 кг
Срок гарантии
1 год
Родина бренда
Швейцария
Страна производства
Китай
Бренд
JET (ДЖЕТ)
Описание

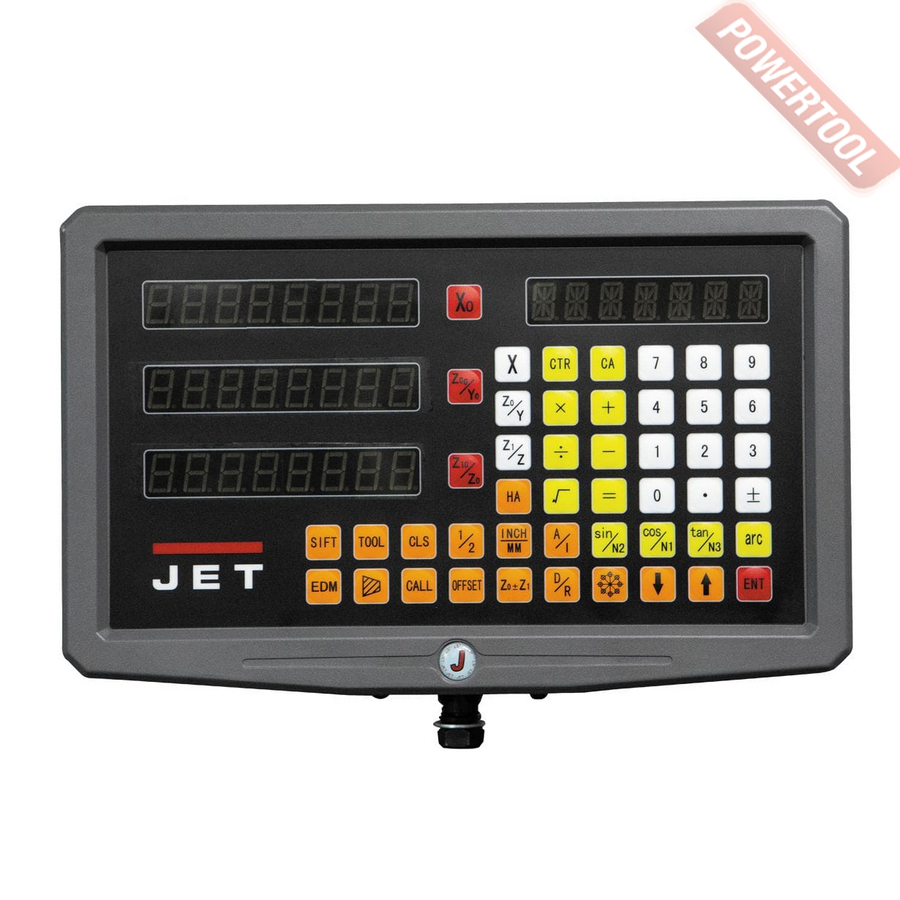

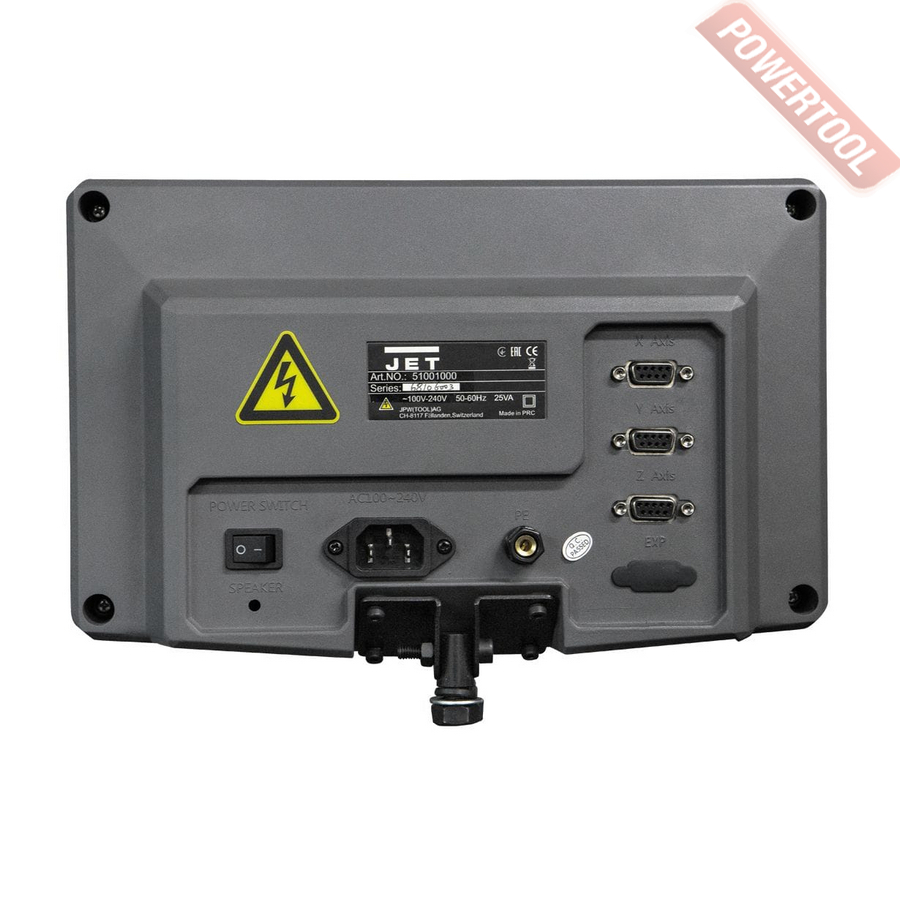

Токарно-винторезный станок по металлу, 10800 Вт, 380 В, max диаметр обточки над станиной 500 мм, max диаметр обточки над суппортом 310 мм, max диаметр обточки над съемным мостиком 720 мм, длина съемного мостика 200 мм, расстояние между центрами 1000 мм, ширина станины 405 мм, проходное отверстие шпинделя 80 мм, конус шпинделя КМ-7, пиноль задней бабки КМ-5, частота вращения шпинделя 9-1600 об/мин, max размер резца 32х32 мм, ход поперечного суппорта 310 мм, ход верхнего суппорта 145 мм, ход пиноли задней бабки 150 мм, диаметр пиноли задней бабки 75 мм, диаметр подвижного/неподвижного люнета 18-100/50-200 мм, диапазон метрической резьбы 1-224 мм, диапазон дюймовой резьбы 1/8-28 TPI, диапазон модульной резьбы 0,5-112 MP, диапазон питчевой резьбы 1/4-56 DP, подсветка рабочей зоны, система подачи СОЖ, размер ДхШхВ 2500х1280х1300 мм, вес 2750 кг, 4-х позиционный резцедержатель, 3-х кулачковый патрон 250 мм, 4-х кулачковый патрон 320 мм, переходная втулка КМ-7/КМ-5, планшайба 400 мм, набор инструментов, УЦИ.
Токарно-винторезный станок по металлу JET GH-2040 ZH DRO RFS предназначен для обточки деталей диаметром до 500 мм над суппортом, до 720 мм со съемным мостиком и до 310 над поперечным суппортом. Расстояние между центрами – 1015 мм, предусмотрено ускоренное перемещение суппорта. На GH-2040 ZH DRO устанавливается мощный асинхронный двигатель на 380 В, скорость вращения шпинделя от 9 до 1600 об/мин, переключение скоростей ступенчатое: всего 24 ступени.
Пониженная скорость 9 об/мин выставляется при необходимости нарезания резьбы плашкой. На станке предустановлены 80 режимов продольных и поперечных подач, что позволяет нарезать метрическую, дюймовую, модульную и питчевую резьбы с повышенным уровнем точности. При этом биение на шпинделе не превышает 9 микрон. Привод шпинделя постоянно находятся в масляной ванне, что способствует охлаждению, снижает уровень шума и продлевает срок эксплуатации станка. Для уменьшения вибраций и качественного теплоотвода от инструмента и шпинделя станок установлен на массивную станину из особопрочного чугуна.

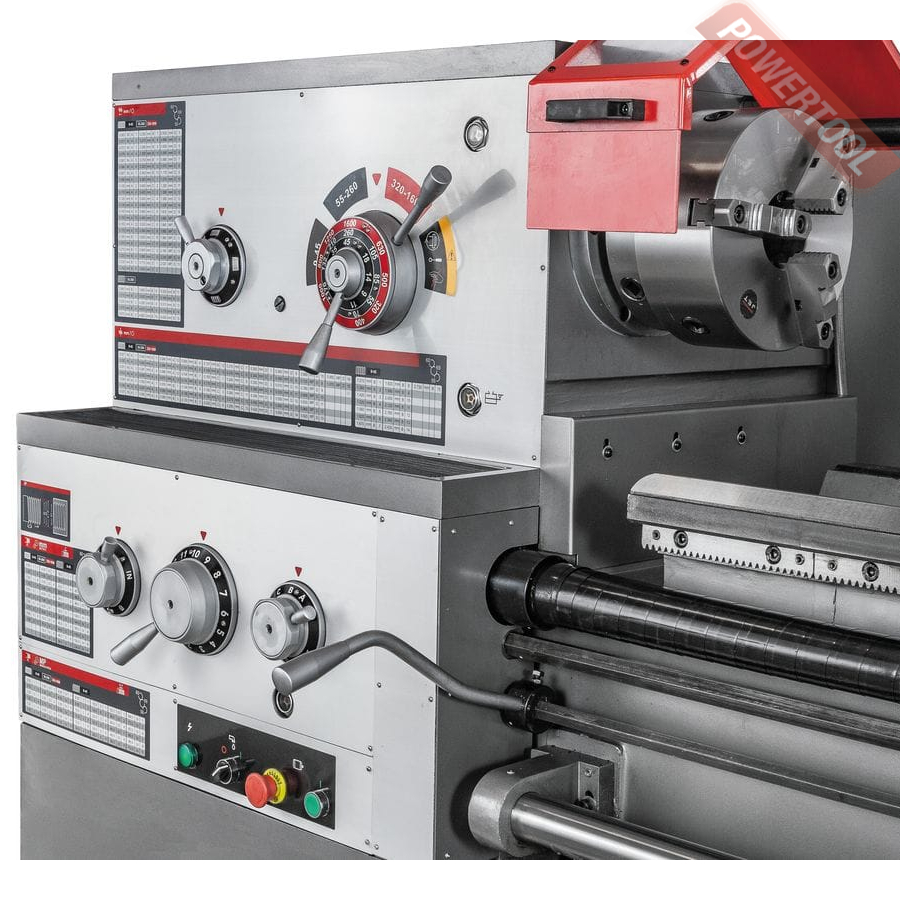

Передняя бабка оборудована электромеханической муфтой, механизм плавного пуска защищает привод от пиковых нагрузок. Станок поставляется в богатой комплектации: устройство подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон и многое другое.
Особенности JET GH-2040 ZH DRO RFS
- Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение).
- Передняя бабка с фрикционной муфтой.

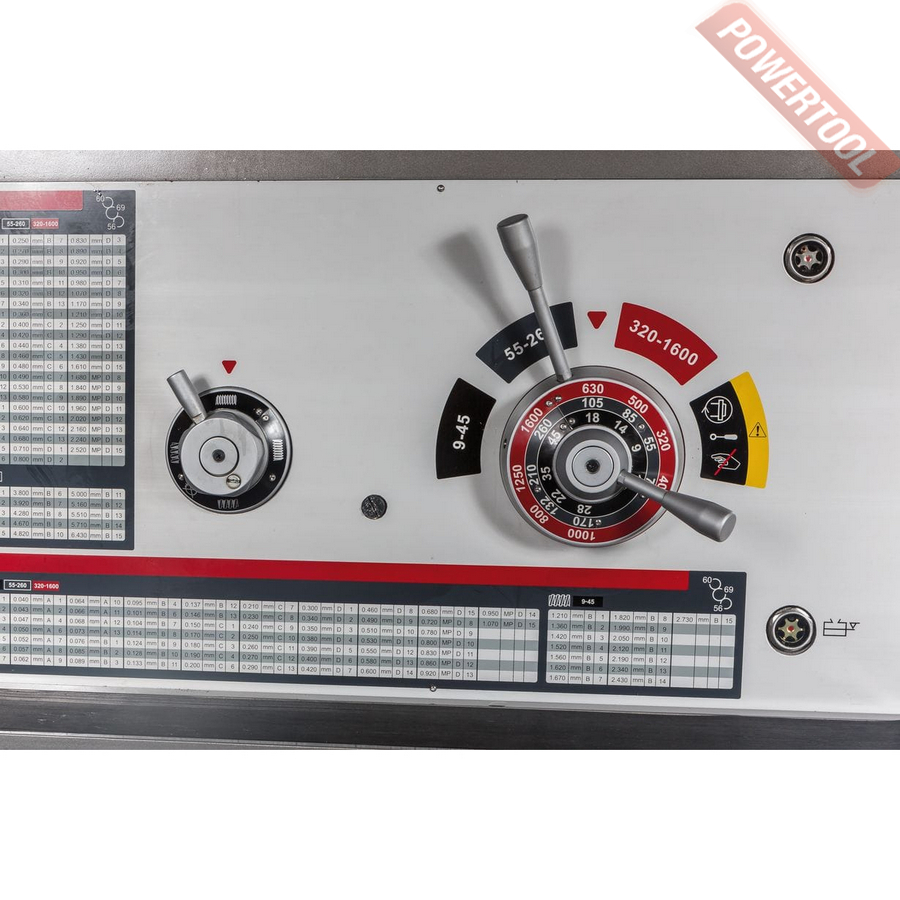

- Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении.

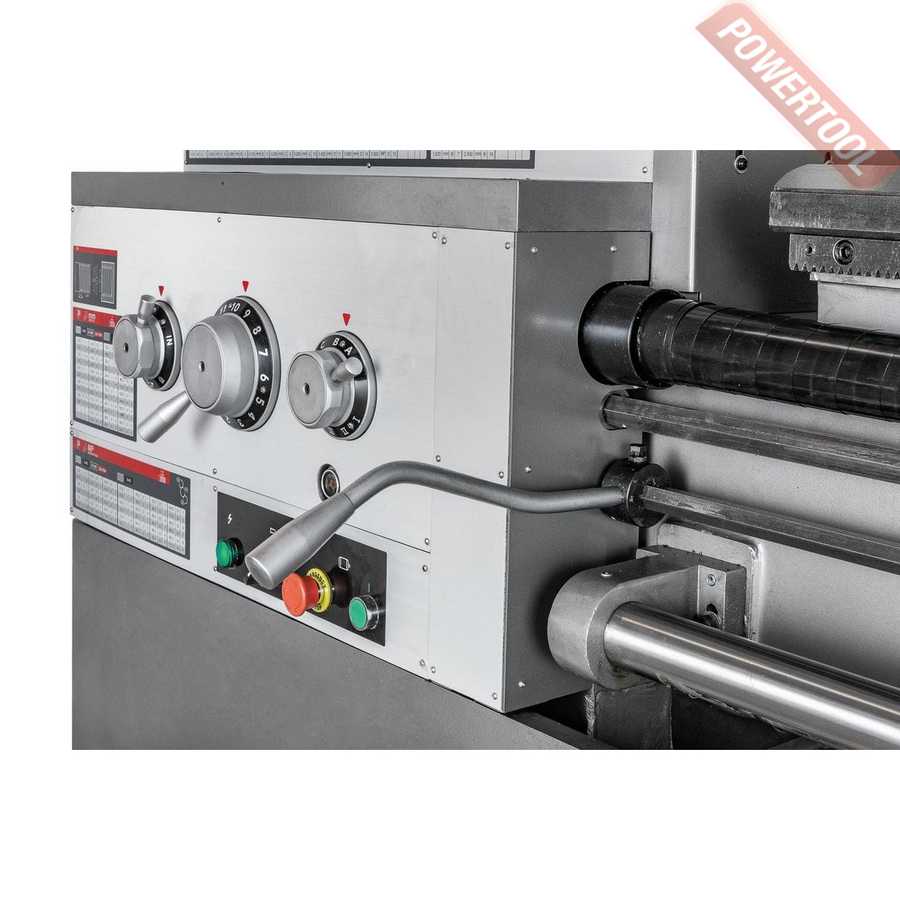

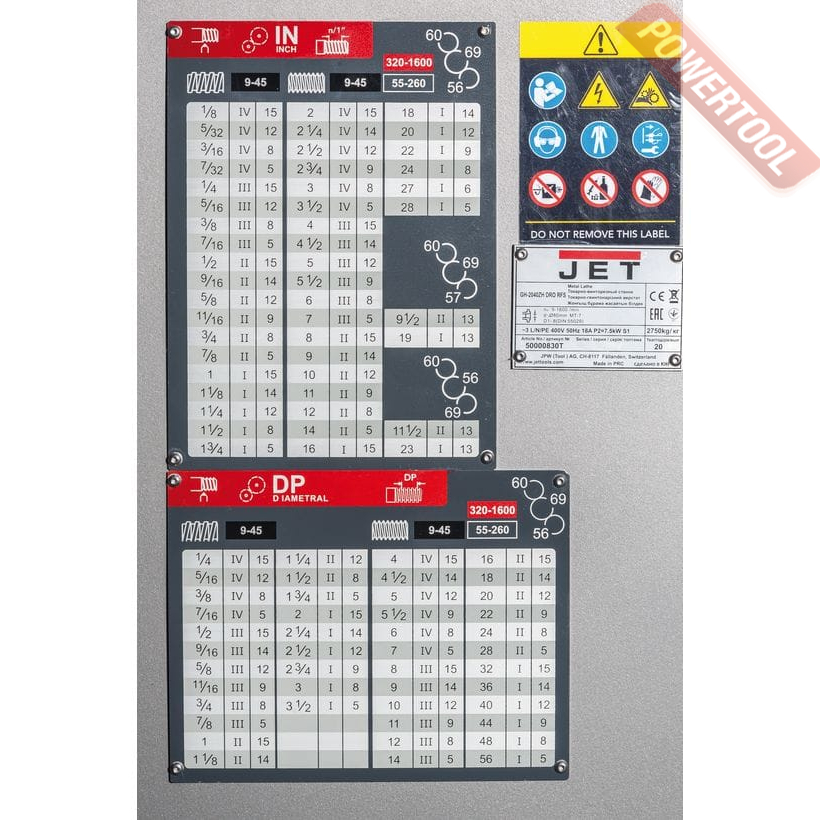

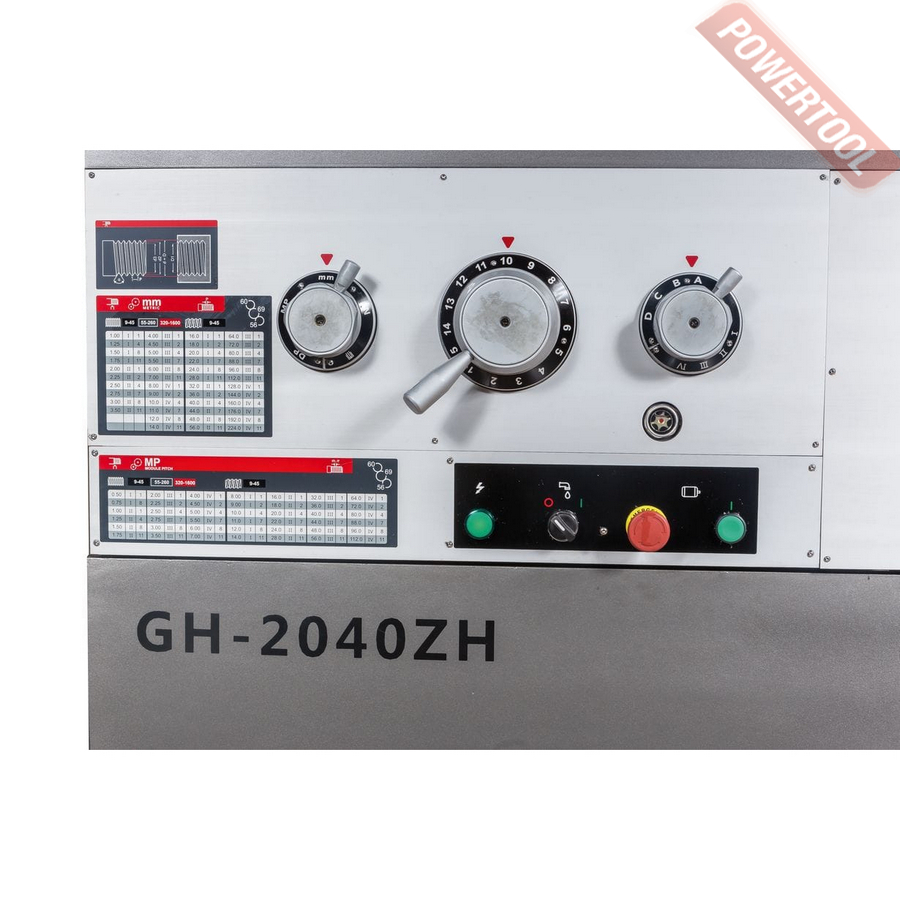

- Коробка подач позволяет нарезать резьбу без замены шестерен.

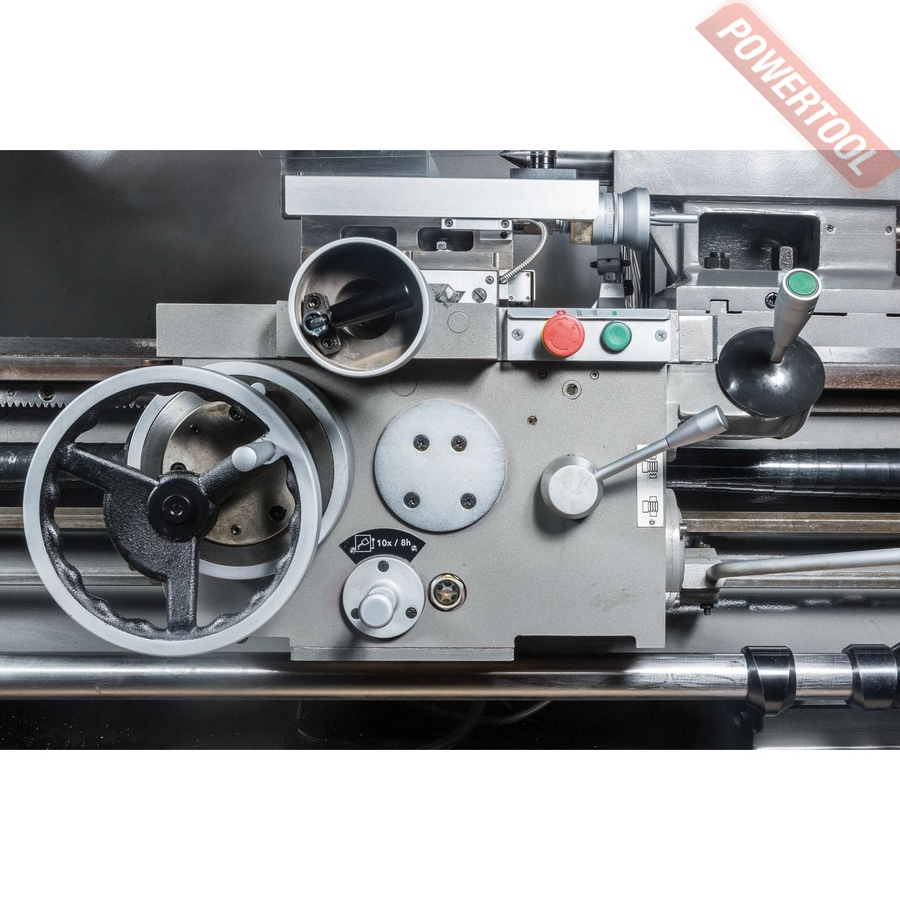

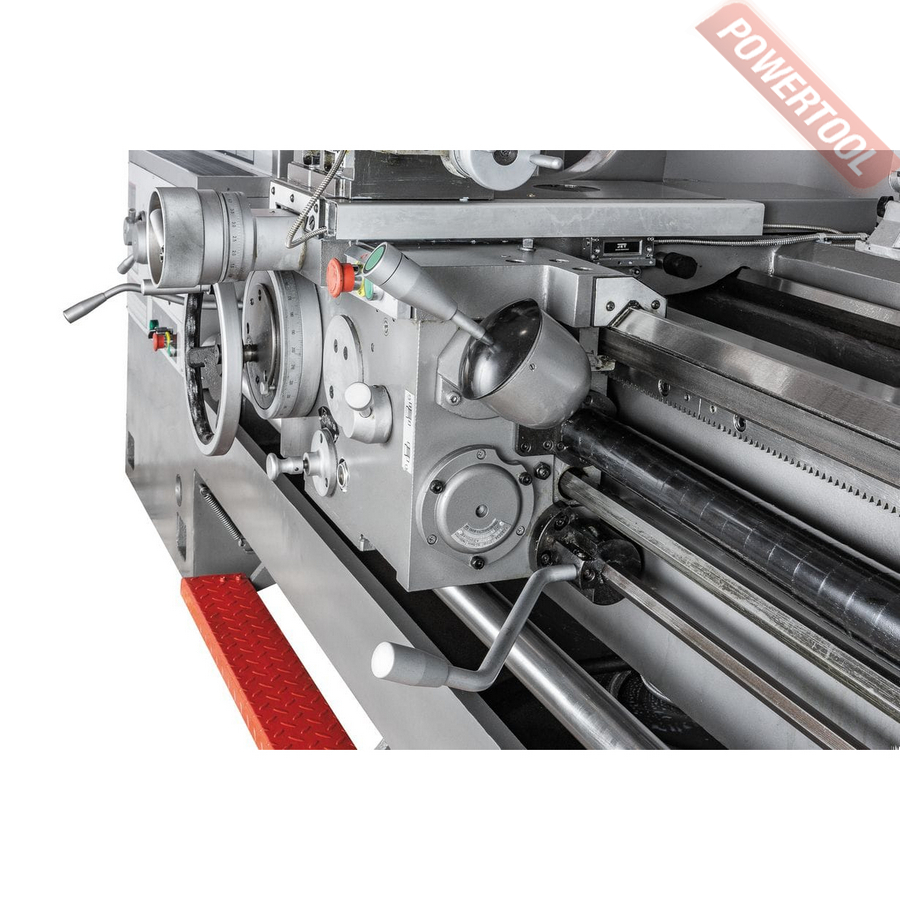

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения.
- Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
- Массивная станина станка из серого чугуна.
- Закаленные и отшлифованные направляющие станины.

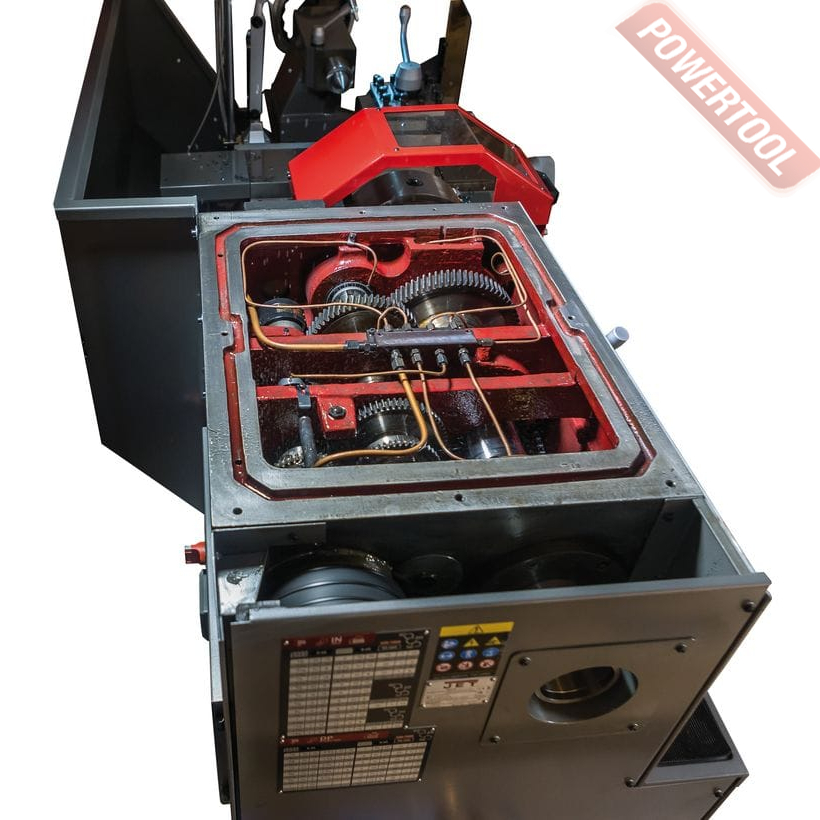

- Механизм привода шпинделя постоянно работает в масляной ванне.
- Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей.
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач.
- Регулировка зазоров направляющих при помощи клиновых планок.
- Централизованная система подачи смазки продольного суппорта.

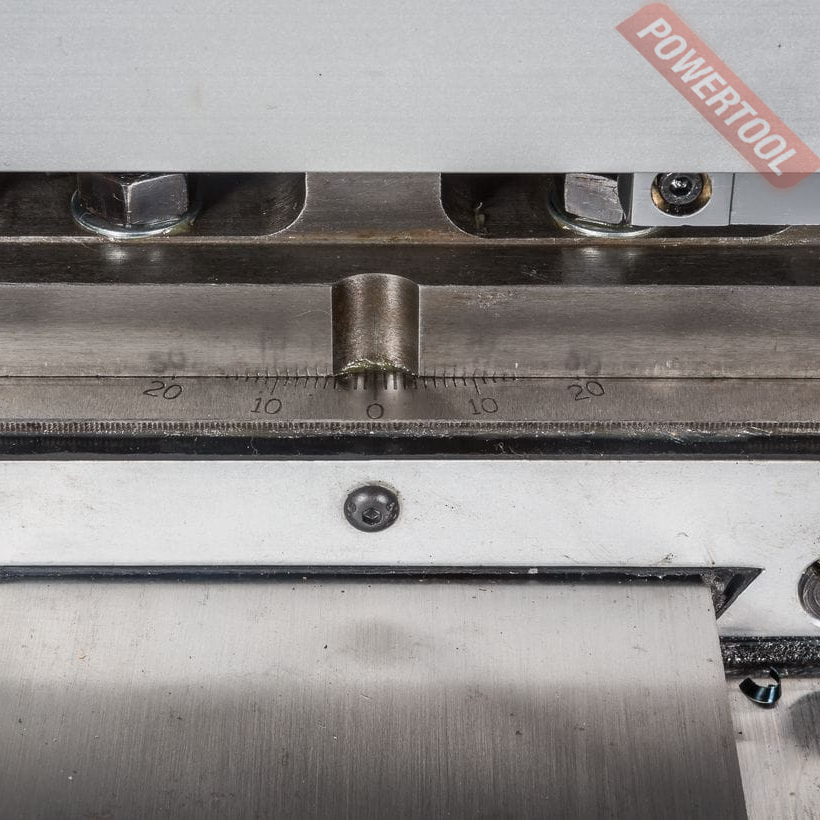

- Регулируемая в поперечном направлении задняя бабка для обточки конусов.
- Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций.
- Полноценный современный аналог 16К20, 16К25 и 16Д20.
Произведено
-
Швейцария – родина бренда
-
Китай – страна производства
Бренд
Комплект поставки
- 1. Токарно-винторезный станок по металлу JET GH-2040 ZH DRO RFS.
- 2. 6 регулировочных опор.
- 3. Защитное ограждение.
- 4. Защита резцедержателя.
- 5. Защита патрона с концевым выключателем.

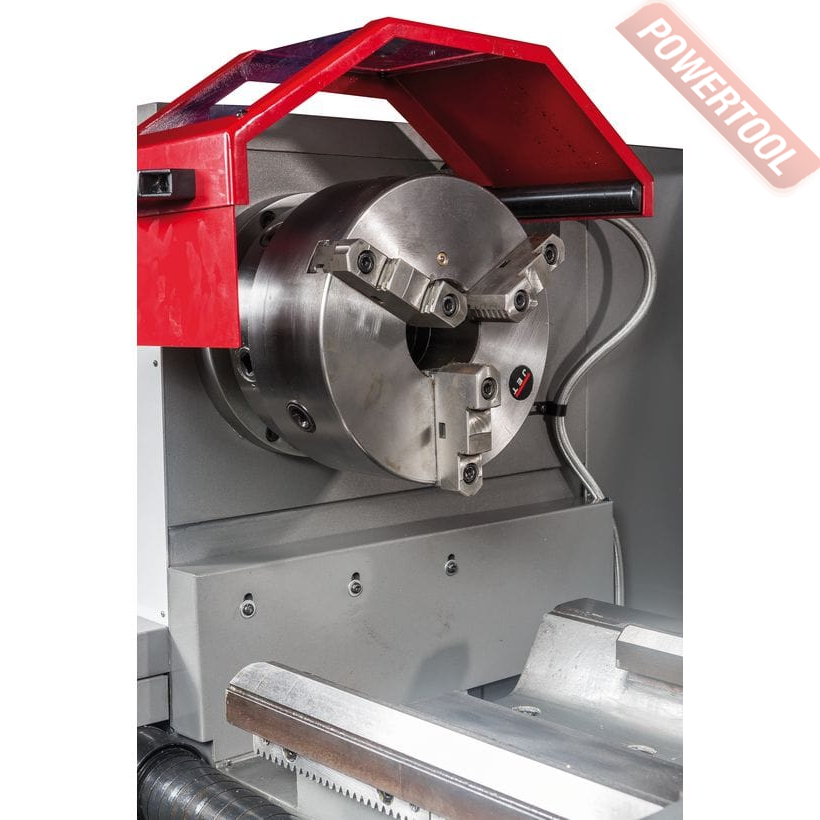

- 6. Трехкулачковый патрон 250 мм с базовыми и обратными кулачками.
- 7. 4-кулачковая планшайба 320 мм.
- 8. Зажимная шайба 400 мм.

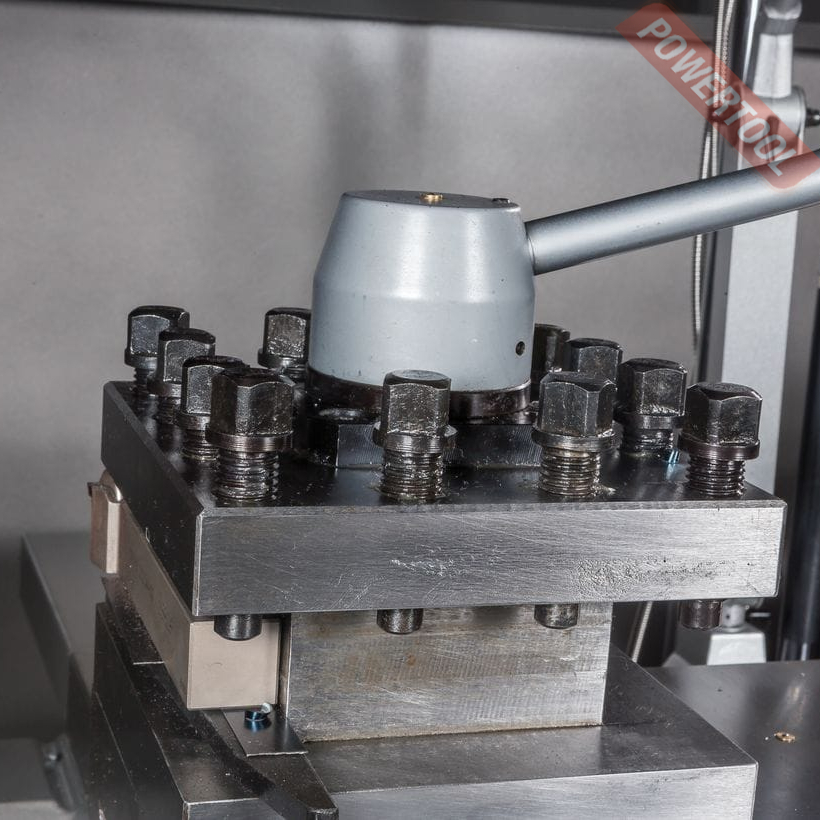

- 9. 4-х позиционный резцедержатель с функцией поворота.
- 10. Неподвижный люнет.
- 11. Подвижный люнет.
- 12. Ножной тормоз с концевым выключателем.
- 13. Система подвода СОЖ.
- 14. Галогеновая лампа.
- 15. Вращающийся центр MК 5.
- 16. Невращающийся центр MК 5.
- 17. Переходная втулка MК 7/ MК 5.
- 18. Резьбоуказатель.
- 19. Вал управления с 5 настраиваемыми кулачками (выключение продольной подачи).
- 20. Масленка.
- 21. Набор инструментов.
- 22. Инструкция.
- 23. Фирменная упаковка.
