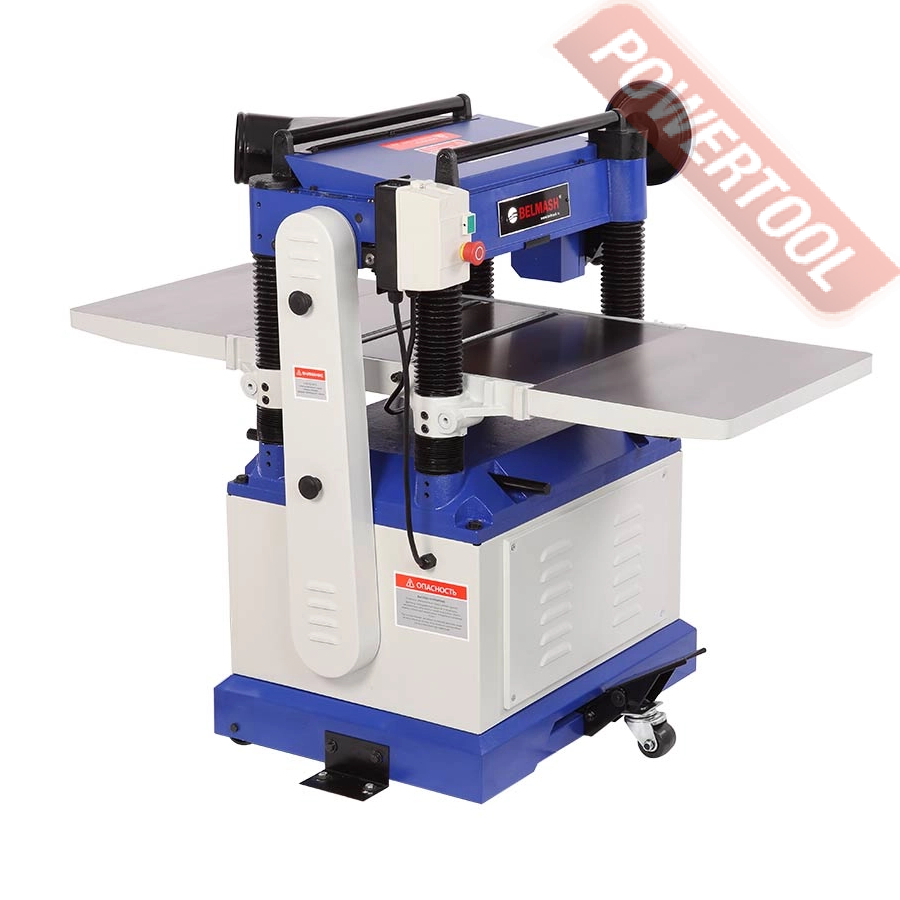

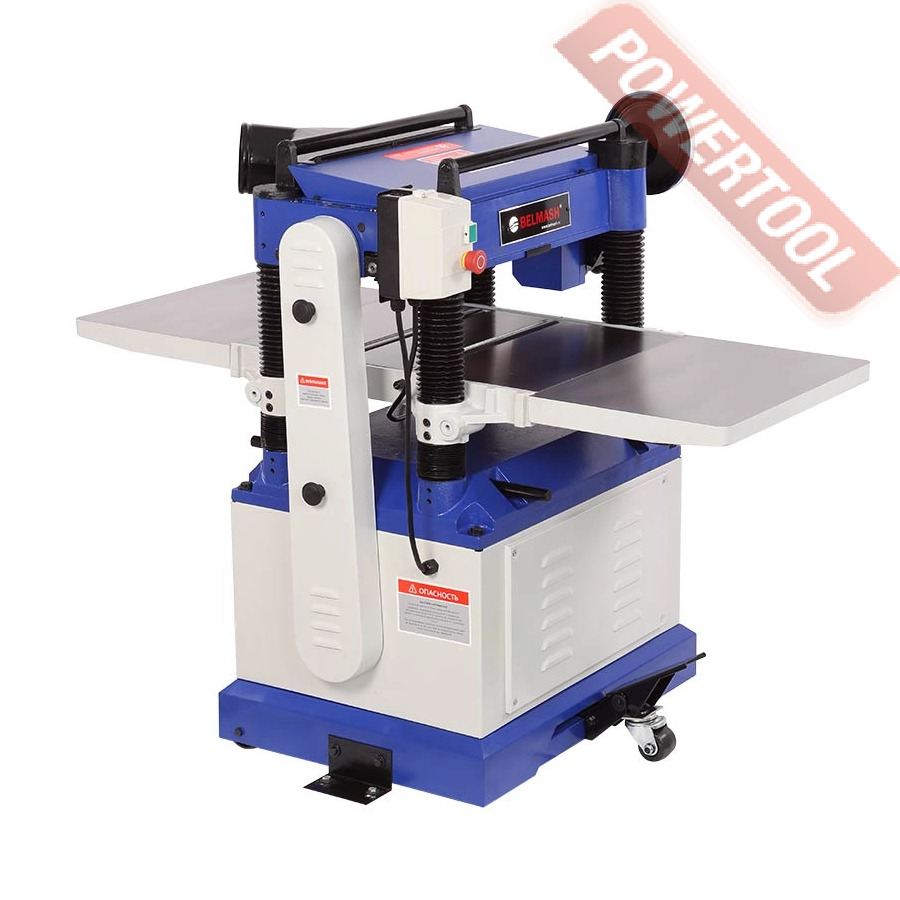

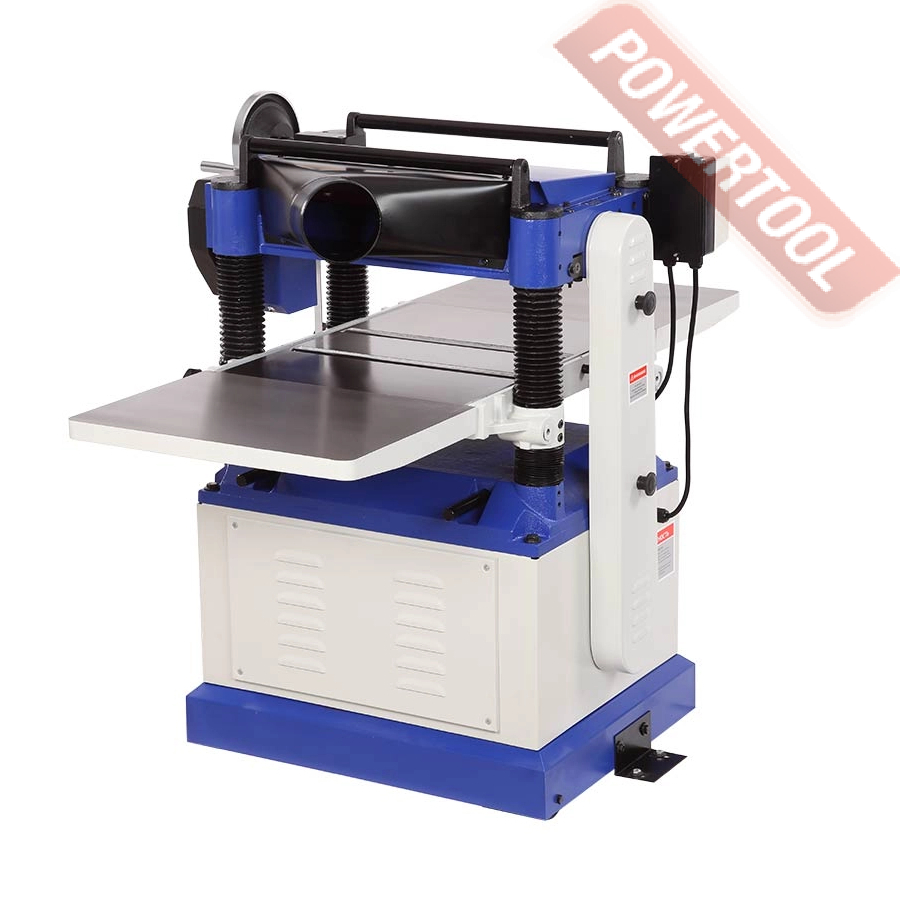

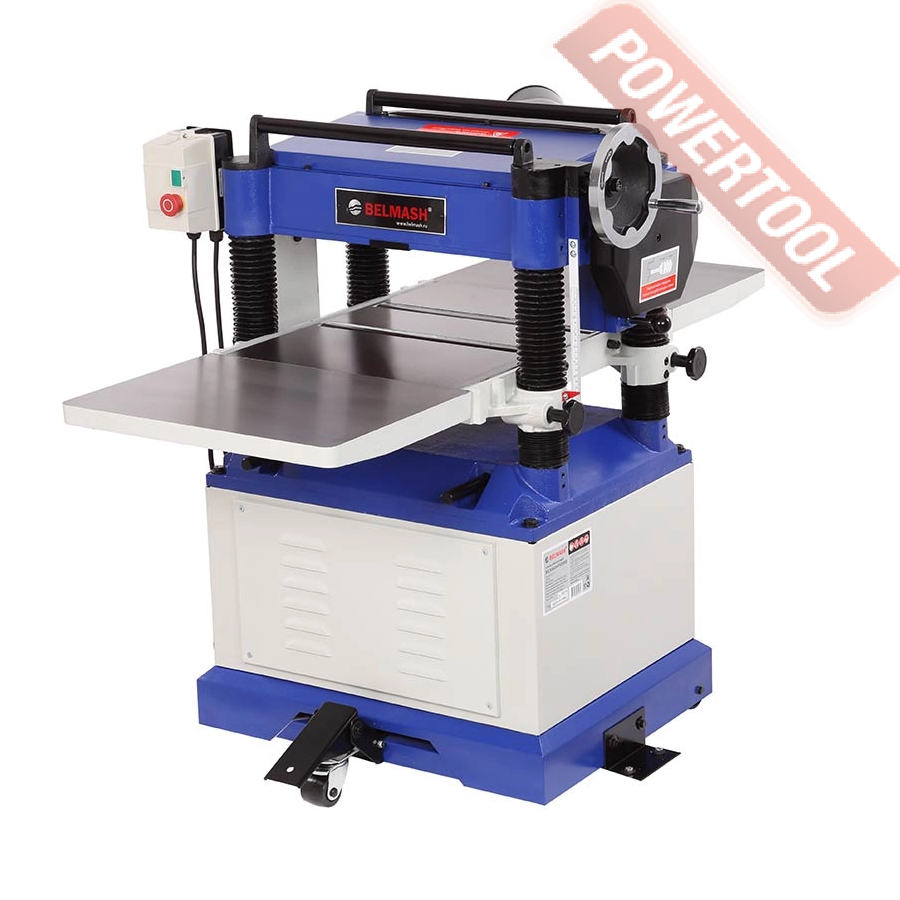

Рейсмусовый станок BELMASH P500RB 380V S027A

Рейсмусовый станок BELMASH P500RB 380V S027A предназначен для калибровки заготовки по толщине. В результате обработки получаются ровные заготовки, которые могут применяться в столярном деле, при изготовлении мебели, в строительстве и т.п.

Особенности BELMASH P500RB

• Рабочий стол, строгальный узел, корпус станка из высококачественного чугуна, это снижает вибрацию и повышает качество обработки.
• Ролики на рабочем столе помогают плавно перемещаться заготовкам.
• Удобная и точная регулировка высоты строгания вращающимся маховиком.
• Простая передача заготовок для повторной прогонки благодаря прокатным роликам на верхней части станка.
• Колесная система для перемещения массивного станка.
• Легкий доступ к строгальному валу для регулировки или смены ножей.
• Две скорости автоматической подачи заготовки.
• Возможность установки вала Helical.

Конструкция

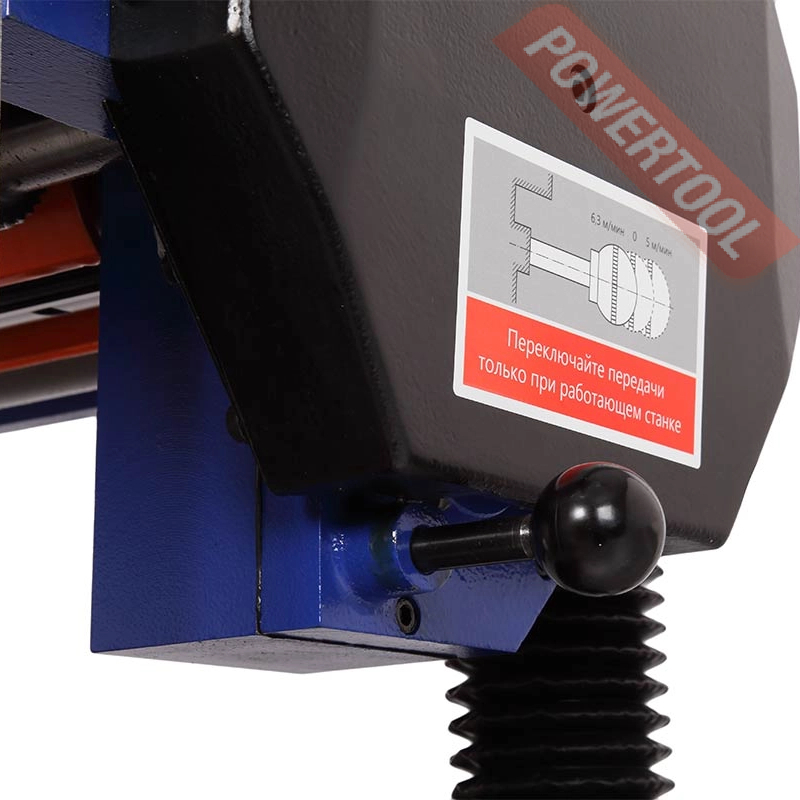

Рейсмусовый станок BELMASH P500RB (4.8 кВт, 400 В) имеет надежную и массивную конструкцию. На направляющих колоннах расположен четырехножевой строгальный вал, зубчатый вал подачи и цельный вал приема. Валы вращаются для движения заготовки и автоматически замедляются при увеличении нагрузки на электродвигатель. На рейсмусе установлено две скорости для подачи – 5 и 6,3 м/мин. При грубом процессе рейсмусования рекомендуется работать на более высокой скорости, финишную обработку выполнять на низкой скорости.

На станке со стороны подачи установлен ряд защитных упоров, предотвращающих отдачу заготовки во время процесса обработки. Это значительно повышает безопасность работы.

Рабочий стол, корпус и основание ножевого вала изготовлены из чугунного литья, что обеспечивает устойчивость и точную работу без вибраций. Строгальный узел установлен на четырех направляющих и не требует дополнительных настроек.

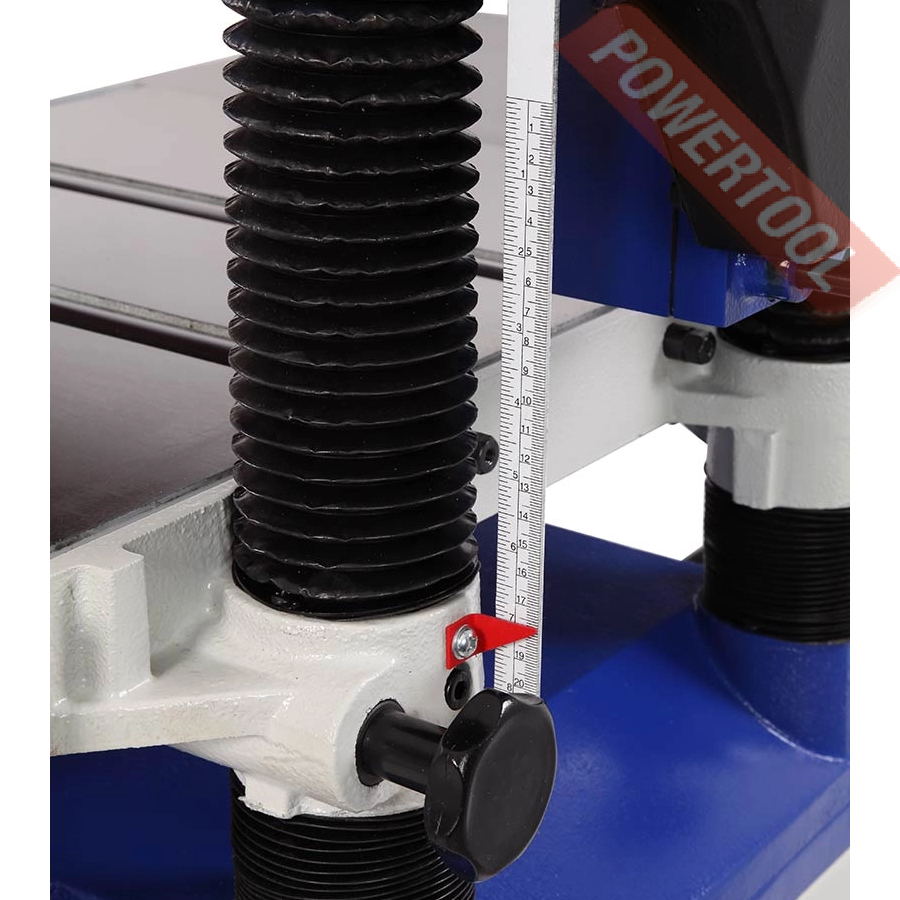

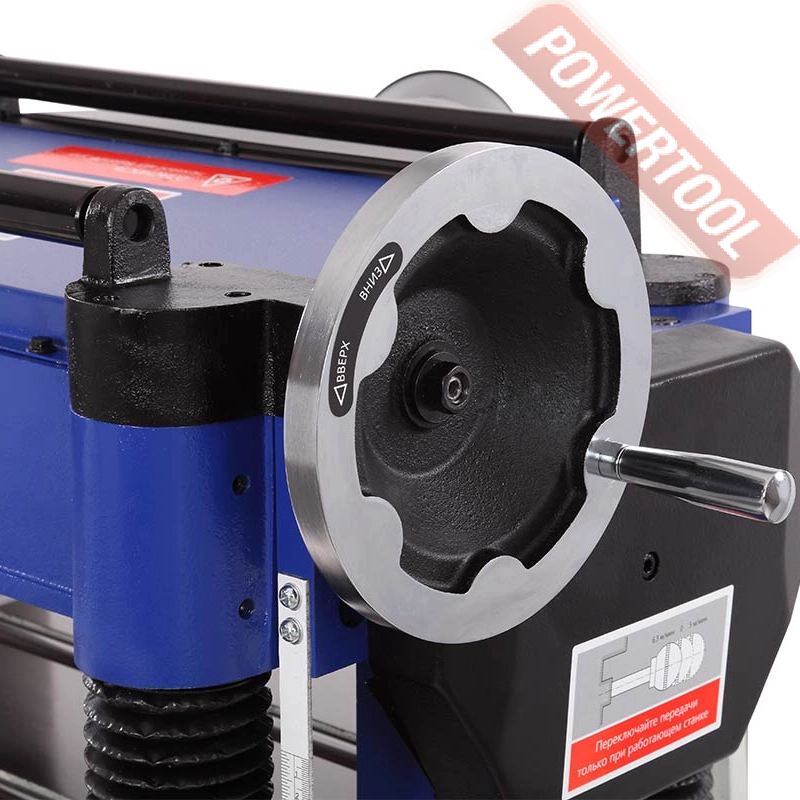

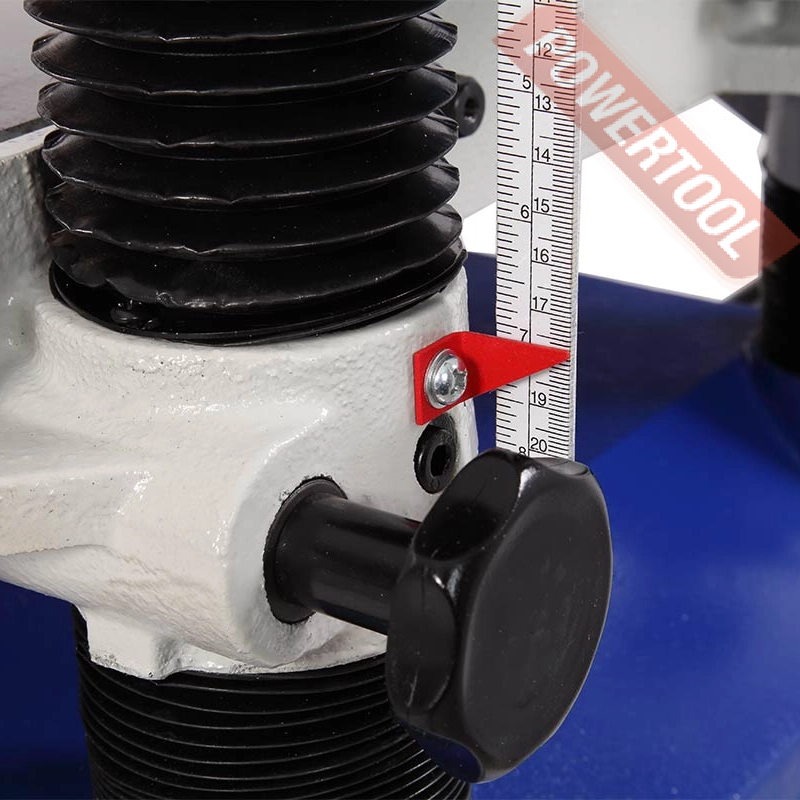

Регулировка глубины резания происходит путем поднятия и опускания стола при помощи маховика. Один его оборот перемещает стол на 1,5 мм. Максимальная высота рейсмусования - 203 мм, что позволяет обрабатывать заготовки, поставленные на ребро. Максимальная ширина обрабатываемой заготовки 508 мм.

Двигатель асинхронный, с потребляемой мощностью 4790 Вт, питание осуществляется от сети 400 Вт.

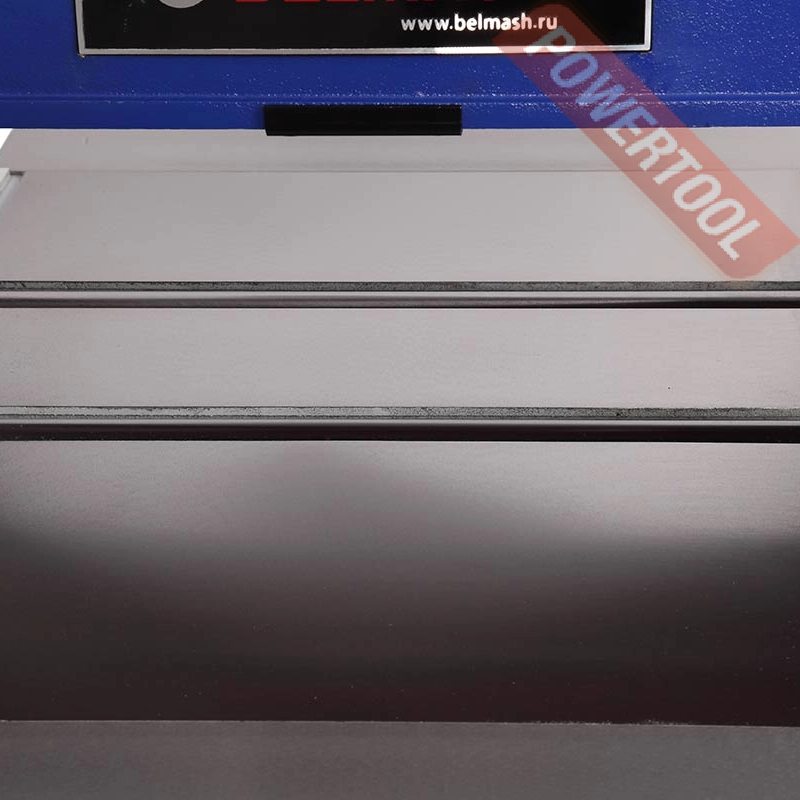

Для снижения трения заготовки, на рабочем столе установлено два ролика. Их выступ над поверхностью стола зависит от типа обрабатываемого материала. Оба ролика предварительно настроены на 0,1 мм выше стола, диапазон настройки в пределах 0,1-0,2 мм.

Сверху станка установлены два металлических ролика для повторного прогона заготовок. Это значительно облегчает работу оператору.

Замена ножей не занимает много времени благодаря быстрому доступу к строгальному узлу и наличию устройства для установки ножей.

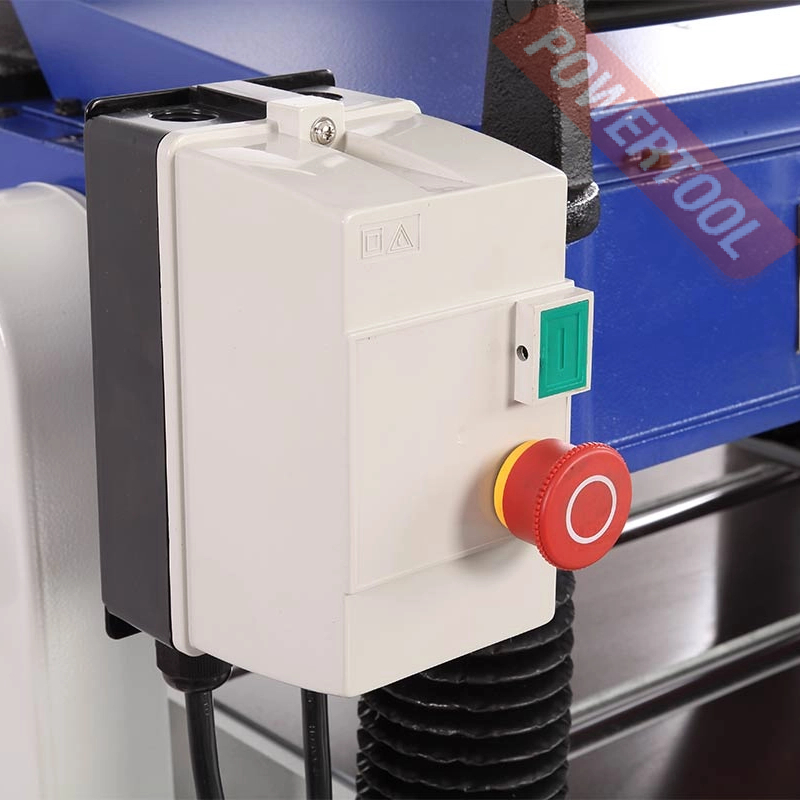

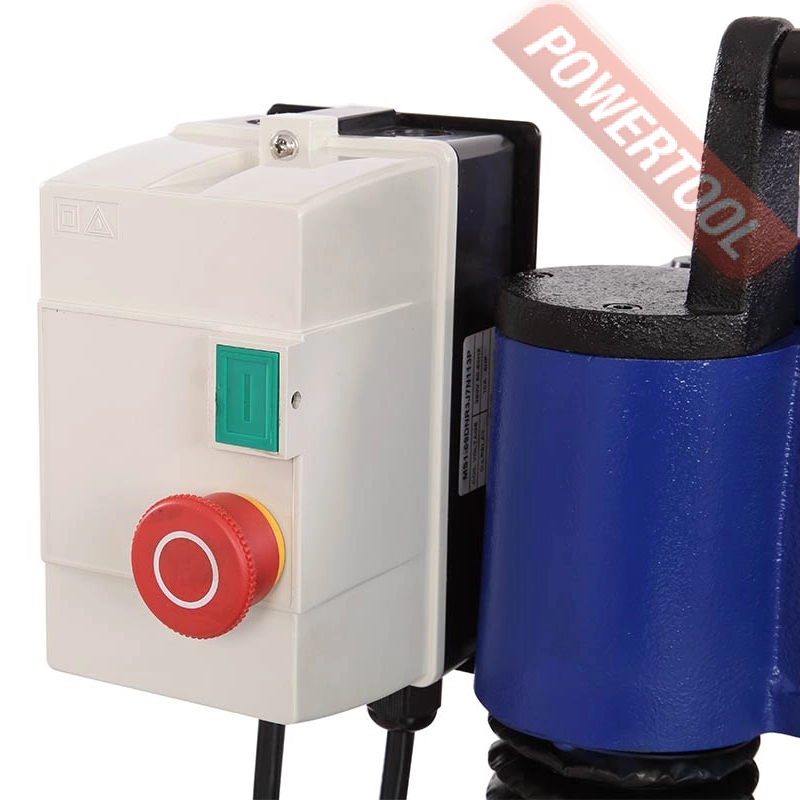

Пусковое устройство расположено в удобном для оператора месте - сбоку от строгального механизма. Оно оснащено кнопкой аварийной остановки станка.

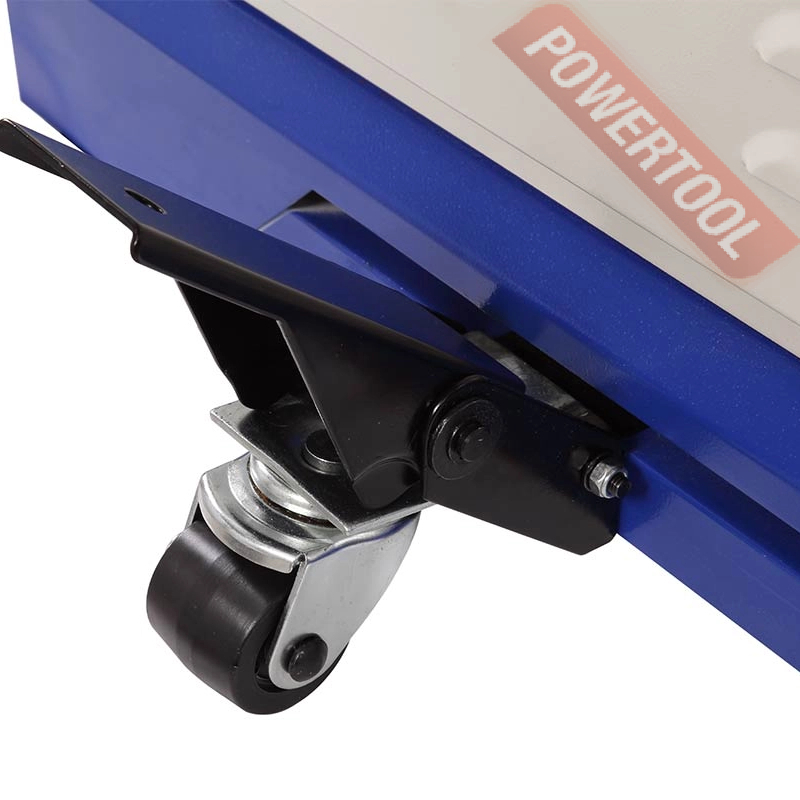

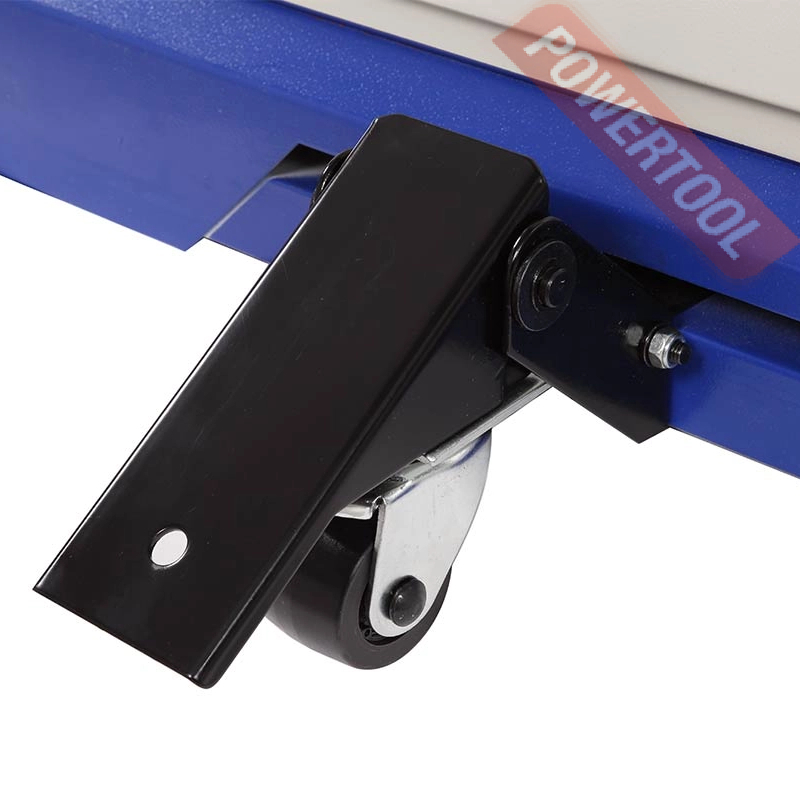

В нижней части основания установлена колесная система, которая позволяет перемещать по мастерской массивный станок (350 кг).

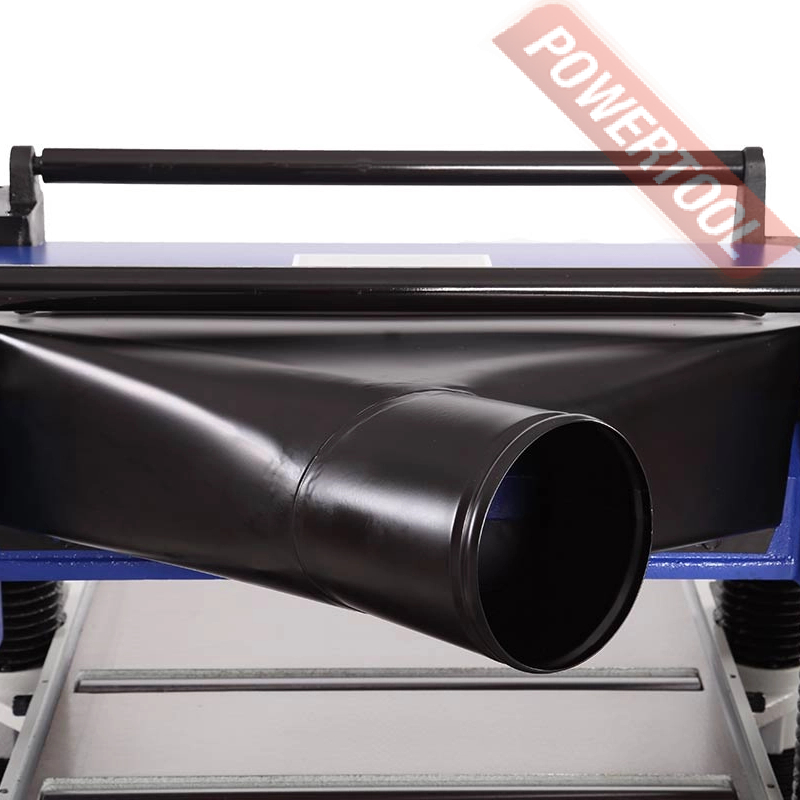

На стальном корпусе размещен патрубок (130 мм), к нему подключается система аспирации.

Штатный ножевой вал можно заменить на вал Helical. Это позволит производить более чистый рез, снизит ударные нагрузки, вибрацию, а также обеспечит больший ресурс ножей за счет четырехгранных переворачиваемых пластин.
