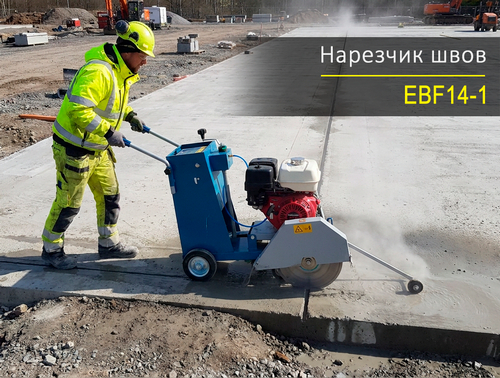

Физика деформационных швов и инженерия надежности: почему швонарезчик TREMMER EBF14-1 стал стандартом в дорожном строительстве

Содержание

1. Зачем нужны швонарезчики: физика температурных и усадочных швов.
2. Сердце машины: почему Honda 9 л.с. — это отраслевой стандарт.
3. Инженерия надежности: цельносварной бак и подшипниковые узлы.
4. Геометрия реза: 400 мм диск и глубина 16 см.
5. Сравнение с альтернативами: почему выбирают TREMMER EBF14-1.
6. Эргономика и баланс: 96 кг оптимального веса.
7. FAQ: Ответы на частые вопросы профессионалов.
8. Швонарезчик в контексте клининга и подготовки поверхностей.
9. Резюме: инвестиция в надежность и производительность.

За двадцать лет работы на объектах — от промышленных полов логистических центров до автомагистралей федерального значения — я видел сотни швонарезчиков. Большинство из них выходили из строя на середине смены: пластиковые баки трескались, двигатели глохли на арматуре, каретки люфтили и давали кривой рез. В этой статье я разберу, почему Швонарезчик TREMMER EBF14-1 решает эти проблемы через продуманную инженерию и легендарный японский двигатель.

Зачем нужны швонарезчики: физика температурных и усадочных швов

Бетон — это материал с высоким коэффициентом температурного расширения и значительной усадкой при гидратации цемента. Когда бетонная плита площадью в сотни квадратных метров нагревается на солнце или остывает ночью, она расширяется и сжимается. Без компенсации этих деформаций в теле бетона возникают растягивающие напряжения, превышающие предел прочности материала на разрыв. Результат — хаотичные трещины, которые разрушают покрытие, пропускают воду к основанию и приводят к выкрашиванию кромок.

Температурные и усадочные швы — это искусственно созданные плоскости ослабления, которые направляют трещинообразование в контролируемое русло. Бетон трескается не где попало, а строго по линии шва. Это сохраняет целостность плиты, предотвращает выкрашивание кромок и продлевает срок службы покрытия в 3-5 раз.

Профессиональный швонарезчик — это машина для устройства деформационных швов в бетонных и асфальтобетонных покрытиях методом алмазной резки. В отличие от устаревших методов (нарезка швов фрезой или устройство швов при укладке с помощью реек), алмазная резка обеспечивает геометрически точный, ровный пропил заданной глубины и ширины.

Типичные проблемы дешевых аналогов, с которыми сталкиваются бригады:

• Люфт каретки — приводит к кривому резу, отклонению от разметки, необходимости повторного прохождения.
• Перегрев мотора — двигатель не справляется с нагрузкой при встрече с арматурой, глохнет, требует остывания.
• Протечки пластиковых баков — трещины от ударов и перепадов температур, простои на ремонт.
• Недостаточная масса — машина отскакивает от материала, диск вибрирует, рез получается рваным.

Сердце машины: почему Honda 9 л.с. — это отраслевой стандарт

Двигатель в швонарезчике — это не просто силовой агрегат. Это источник крутящего момента, который передается через ременную передачу на шпиндель с алмазным диском. Физика процесса проста: диск диаметром 400 мм на рабочих оборотах создает значительный момент сопротивления, особенно при встрече с плотным заполнителем бетона или стальной арматурой. Если двигатель не имеет запаса по мощности, обороты проседают, диск заклинивает, рез получается рваным, а ресурс алмазного сегмента падает в разы.

Honda GX-серия — это эталон надежности в малой механизации. Двигатели этой серии используются профессионалами по всему миру уже более 30 лет. 9 л.с. (около 6,7 кВт) в TREMMER EBF14-1 обеспечивают:

• Достаточный крутящий момент для уверенного прохождения арматуры диаметром до 16-20 мм без просадки оборотов.
• Стабильность работы в тяжелых условиях: жара, пыль, длительные смены по 8-10 часов.
• Доступность запчастей — сервисные центры Honda есть в любом регионе, расходники всегда в наличии.
• Простота обслуживания — воздушный фильтр, свеча, карбюратор меняются за минуты без специального инструмента.

Профессионалы платят за Honda не из-за бренда, а из-за предсказуемости. Когда у тебя на объекте 500 погонных метров швов, а завтра должна прийти бригада герметизации, ты не можешь позволить себе простои из-за капризного мотора. Honda заводится с пол-оборота и работает стабильно от первого до последнего метра.

Инженерия надежности: цельносварной бак и подшипниковые узлы

Конструкция швонарезчика — это компромисс между массой, жесткостью и эргономикой. TREMMER EBF14-1 проектировался с учетом реальных условий на российских объектах, где техника работает в жестких режимах.

Бак из 2-мм стали объемом 27 литров. Это решение, которое отличает профессиональную машину от бытовой. Пластиковые баки конкурентов имеют два критических недостатка:

1. Хрупкость при низких температурах. Зимой пластик становится ломким, достаточно легкого удара о бордюр или щебень — и бак трескается. Протечка воды приводит к перегреву алмазного диска, его засаливанию и выходу из строя.
2. Деградация от ультрафиолета. Летом на солнце пластик теряет эластичность, появляются микротрещины, которые со временем превращаются в сквозные.

Стальной цельносварной бак объемом 27 литров выдерживает удары, перепады температур от -30°C до +50°C, не боится ультрафиолета. Объем 27 литров обеспечивает 2-3 часа непрерывной работы без дозаправки — это стандартная смена на объекте.

Механизм подъема на подшипниковом узле. Точность погружения диска в материал критична для качества шва. В дешевых машинах используются пластиковые втулки или простейшие оси без подшипников. Со временем они изнашиваются, появляется люфт, диск начинает «играть» в горизонтальной плоскости. Результат — расширение пропила, кривой рез, повышенный расход алмазного ресурса.

В TREMMER EBF14-1 механизм подъема диска построен на подшипниковом узле. Это обеспечивает:

• Отсутствие люфта на протяжении всего срока службы машины.
• Плавное, контролируемое погружение диска в материал.
• Стабильность геометрии реза от первого до последнего метра.

Прорезиненные колеса и регулируемые рукоятки. Оператор швонарезчика проводит за машиной 8-10 часов в день, проходя километры по неровному бетону или асфальту. Прорезиненные колеса гасят вибрации от стыков плит, предотвращая усталость рук. Регулируемые рукоятки позволяют настроить высоту под рост оператора, снижая нагрузку на спину и плечевой пояс.

Геометрия реза: 400 мм диск и глубина 16 см

Глубина реза швонарезчика определяется диаметром диска и кинематикой механизма погружения. Для TREMMER EBF14-1 максимальный диаметр диска составляет 400 мм, что обеспечивает глубину реза до 160 мм (16 см).

Почему именно 16 см? Это инженерный компромисс, основанный на практике:

• Промышленные бетонные полы обычно имеют толщину 150-200 мм. Глубина шва должна составлять 1/3 — 1/4 толщины плиты, то есть 40-65 мм для стандартных полов и до 80-100 мм для тяжелых нагрузок. 16 см запаса покрывает любые задачи.
• Дорожные покрытия из асфальтобетона имеют толщину 50-150 мм в зависимости от категории дороги. Глубина шва 16 см позволяет нарезать швы даже в толстых слоях основания.
• Ямочный ремонт требует нарезки швов по контуру ремонтируемого участка с запасом 10-15 см в каждую сторону. Глубина 16 см обеспечивает надежное сопряжение нового и старого покрытия.

Периферийная скорость диска — это ключевой параметр, определяющий производительность и ресурс алмазного сегмента. При диаметре 400 мм и оборотах шпинделя около 2500 об/мин периферийная скорость составляет примерно 52 м/с. Это оптимальный диапазон для резки армированного бетона и асфальтобетона: достаточно высокий для эффективного разрушения материала, но не вызывающий перегрева сегмента при подаче воды.

Сравнение с альтернативами: почему выбирают TREMMER EBF14-1

Тип оборудования	Мощность	Глубина реза	Мобильность	Применение
Ручные нарезчики (УШМ с алмазным диском)	2-3 кВт	до 60 мм	Высокая	Мелкий ремонт, штробление
Электрические швонарезчики	4-7 кВт	до 120 мм	Средняя (требуют генератор)	Промышленные полы с электропитанием
Бензиновые швонарезчики (TREMMER EBF14-1)	9 л.с. (6,7 кВт)	до 160 мм	Высокая	Дороги, промышленные полы, ямочный ремонт
Тяжелые дизельные самоходные машины	20-50 л.с.	до 300 мм	Низкая (требуют транспорт)	Магистрали, аэродромы, большие объемы

Ключевое преимущество TREMMER EBF14-1 — это баланс между мощностью и мобильностью. Машина достаточно мощная для большинства задач, но при этом ее могут перемещать 1-2 рабочих без привлечения погрузчика или крана. Это критично для объектов с ограниченным пространством или многоэтажных паркингов.

Эргономика и баланс: 96 кг оптимального веса

Масса швонарезчика — это не просто цифра в паспорте. Это физический параметр, определяющий поведение машины на материале.

Почему 96 кг — это инженерно выверенный баланс:

• Достаточный прижим диска. Масса машины создает вертикальную силу, прижимающую диск к материалу. Это предотвращает отскок и биение при встрече с плотными включениями (крупный щебень, арматура). Легкие машины (50-70 кг) требуют дополнительного прижима от оператора, что приводит к усталости и снижению качества реза.
• Устойчивость на уклоне. При работе на дорогах с поперечным уклоном (виражом) машина должна сохранять прямолинейное движение без сползания в сторону. 96 кг обеспечивают достаточное сцепление колес с поверхностью.
• Транспортировка без механизации. При габаритах 96,5×51×88 см машину можно загрузить в Газель или пикап силами двух рабочих. Не нужен кран, погрузчик, манипулятор. Это экономия времени и денег на логистике.

Для сравнения: тяжелые дизельные швонарезчики весят 300-800 кг и требуют прицепа для перевозки. Электрические аналоги весят 150-250 кг, но требуют мощного генератора (10-15 кВт), что также усложняет логистику.

FAQ: Ответы на частые вопросы профессионалов

С каким шагом нужно нарезать температурные швы в промышленных бетонных полах? Шаг швов определяется толщиной плиты и размером карты бетонирования. Стандартное правило: шаг швов в метрах не должен превышать 30-кратную толщину плиты в сантиметрах. Для плиты толщиной 150 мм шаг составляет 4,5-6 метров. Швы нарезаются в обоих направлениях, образуя квадратные или прямоугольные карты. Продольные швы должны совпадать с продольными швами бетонирования.

Какой ресурс алмазного диска при резке армированного бетона на швонарезчике TREMMER? Ресурс зависит от класса бетона, процента армирования и типа диска. Для бетона класса В25-В30 с армированием 1-2% качественный алмазный диск диаметром 400 мм обеспечивает 800-1200 погонных метров реза. При резке высокопрочного бетона (В40-В50) или фибробетона ресурс снижается до 400-600 погонных метров. Использование дисков с правильной связкой (мягкой для армированного бетона, твердой для асфальта) увеличивает ресурс на 30-50%.

Требуется ли принудительная подача воды под давлением или достаточно гравитационной из бака? Для TREMMER EBF14-1 достаточно гравитационной подачи воды из бака объемом 27 литров. Система подачи рассчитана на естественный сток воды по шлангам к диску. Принудительная подача под давлением требуется только для тяжелых самоходных машин с дисками диаметром 600-1000 мм, где объем воды для охлаждения и удаления шлама значительно больше. Гравитационная система проще, надежнее, не требует насоса и электропитания.

Можно ли резать асфальт без воды (сухим способом)? Технически можно, но это крайне не рекомендуется. Сухая резка асфальта приводит к быстрому засаливанию диска (битумное связующее плавится и налипает на сегменты), перегреву и снижению ресурса в 5-10 раз. Кроме того, образуется огромное количество пыли, содержащей канцерогенные углеводороды. Мокрая резка с подачей воды увеличивает ресурс диска, обеспечивает чистый рез и подавляет пыль. На 1 погонный метр шва расходуется 0,5-1 литр воды.

Как правильно готовить машину к работе после длительного хранения? После хранения более 3 месяцев необходимо: слить старое топливо из бака и карбюратора, залить свежий бензин; проверить уровень масла в двигателе; очистить воздушный фильтр; проверить натяжение приводного ремня (прогиб 10-15 мм при нажатии пальцем); проверить состояние алмазного диска на наличие трещин и сколов сегментов; заполнить бак водой и проверить герметичность системы подачи; запустить двигатель и прогреть 2-3 минуты на холостых оборотах перед началом работы.

Швонарезчик в контексте клининга и подготовки поверхностей

Качество устройства швов напрямую влияет на стоимость последующих работ. Неровный, рваный рез требует дополнительных затрат на подготовку:

• Герметизация швов — если стенки пропила неровные, герметик ложится неравномерно, образуются пустоты и непроклеи. Это приводит к протечкам воды и разрушению кромок шва через 1-2 года эксплуатации.
• Финишные покрытия — эпоксидные и полиуретановые полы, наносимые на бетонное основание, повторяют все неровности подложки. Кривые швы проступают через покрытие, создавая визуальные дефекты.
• Разметка — на промышленных объектах разметка проездов, пешеходных зон, складских секторов часто привязана к деформационным швам. Кривой шов означает кривую разметку, что недопустимо для логистических центров.

Ровные, геометрически точные резы TREMMER EBF14-1 минимизируют затраты на подготовку объекта. Клининговые компании и отделочные бригады экономят время и материалы, работая с качественно подготовленным основанием.

Резюме: инвестиция в надежность и производительность

TREMMER EBF14-1 — это не просто швонарезчик. Это сочетание легендарного японского двигателя Honda GX-серии и продуманной стальной конструкции, что обеспечивает минимальную стоимость владения при ежедневной эксплуатации. Цельносварной бак из 2-мм стали, подшипниковые узлы, оптимальная масса 96 кг — каждое инженерное решение направлено на снижение простоев и увеличение ресурса.

Для прорабов и начальников участков это означает предсказуемость: машина заводится с первого раза, работает всю смену без перегрева, режет ровно и чисто. Для отделов закупок это означает экономию: отсутствие простоев, длительный ресурс алмазной оснастки, доступность запчастей. Для руководителей это означает возврат инвестиций: машина окупается за один крупный объект и работает годами без капитального ремонта.

А приобрести оригинальный швонарезчик TREMMER EBF14-1 с двигателем Honda в наличии на складе, с гарантией производителя и оперативной отгрузкой на объект, вы всегда можете в магазине Powertool.ru. Для оформления заказа, подбора алмазной оснастки или получения технической консультации звоните по телефону +7 (495) 788-79-93 (или 8-800-555-42-85 для регионов) или направляйте заявку на почту zakaz@powertool.ru.
